Автоматический выключатель – это устройство, которое защищает электрическую сеть от аварийных режимов. Он автоматически отключает питание при перегрузке или коротком замыкании, предотвращая повреждение проводки и возгорания. Ниже мы собрали ответы на самые популярные вопросы об этих защитных приборах.
Общие вопросы
Что такое автоматический выключатель и зачем он нужен?
Автоматический выключатель (часто его называют просто автомат) – это коммутационный аппарат, предназначенный для защиты электрических цепей. При нормальной работе сети он пропускает ток, как обычный выключатель. Но если ток превышает допустимое значение (происходит перегрузка) или возникает короткое замыкание, автоматический выключатель самостоятельно отключает цепь. Благодаря этому электропроводка и подключенные приборы защищены от повреждений, а риск пожара существенно снижается.
Как работает автоматический выключатель?
Принцип работы автомата основан на использовании двух расцепителей – теплового и электромагнитного. Тепловой расцепитель представляет собой пластину из двух разных металлов (биметаллическую). При длительной перегрузке пластина нагревается и изгибается, приводя к отключению контактов. Электромагнитный расцепитель срабатывает мгновенно при сильном скачке тока (например, при коротком замыкании): соленоид внутри автомата моментально размыкает цепь. Таким образом, автоматические выключатели комбинируют два механизма, чтобы эффективно реагировать на разные аварийные ситуации.

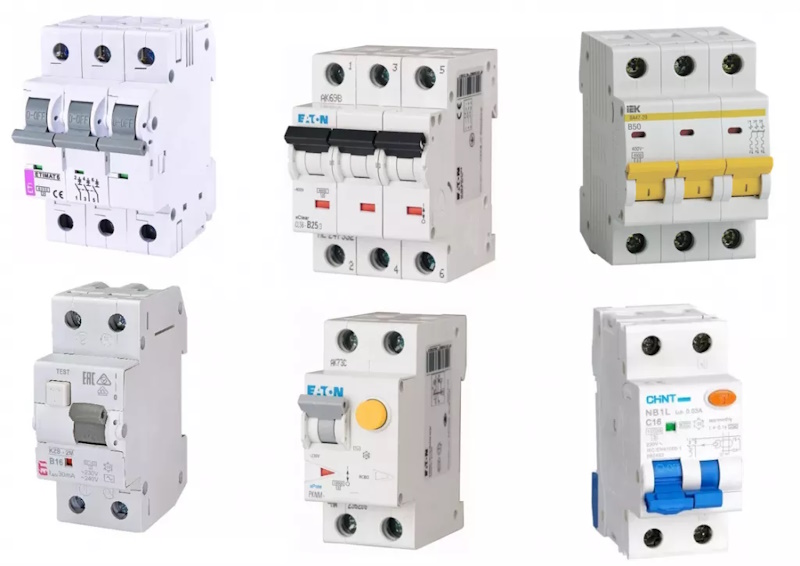

Какие бывают виды автоматических выключателей?
Существует несколько критериев, по которым различаются автоматы:
- По количеству полюсов: однополюсные (1P) для одиночных цепей, двухполюсные (2P) для однофазной сети с размыканием фазного и нулевого проводов, трех- и четырехполюсные (3P, 4P) для трехфазных сетей.
- По характеристике срабатывания: типы B, C, D (и другие). Тип B срабатывает при относительно небольшом превышении тока (подходит для квартир), тип C – стандартный для большинства нагрузок, тип D рассчитан на токи пуска мощных устройств (например, двигателей).
- По номинальному току: ассортимент включает автоматы на 6 А, 10 А, 16 А, 25 А, 32 А и т.д. Номинал определяет максимальный длительный ток, который может пропускать прибор.
Чем автоматический выключатель отличается от предохранителя?
Главное отличие в том, как они размыкают цепь при перегрузке. Предохранитель (например, плавкая вставка) при превышении тока просто перегорает – его нужно потом заменить на новый. Автоматический выключатель же размыкает цепь за счет механизма и после срабатывания остается целым. Чтобы восстановить подачу электричества, достаточно вернуть рычаг автомата в исходное положение (включить его снова). Таким образом, автоматы многоразовые и удобнее в эксплуатации, тогда как предохранители – одноразовые. Кроме того, автоматы срабатывают более точно и быстро, а некоторые модели сочетают в себе несколько функций защиты. В современном жилье обычно применяют именно автоматы вместо устаревших предохранителей-“пробок”.
Выбор и эксплуатация
Как выбрать подходящий автоматический выключатель?
Выбор автомата зависит от параметров вашей сети и потребителей:
- Номинальный ток: определите суммарную нагрузку на линию и выбирайте автомат с ближайшим бóльшим стандартным номиналом (например, для нагрузки ~14 А подойдет автомат на 16 А).
- Характеристика (тип B, C или D): для бытовых нужд чаще берут тип C, для линий с чувствительной техникой – тип B, а для мощных стартовых токов (насосы, станки) – тип D.
- Количество полюсов: для обычной розетки или освещения в квартире достаточно 1-полюсного автомата, для ввода в квартиру – 2-полюсный, а для трехфазного ввода или оборудования – 3- или 4-полюсный.
- Отключающая способность: этот параметр показывает, какой максимальный ток короткого замыкания способен отключить автомат (например, 4500 А, 6000 А, 10000 А). Для квартиры обычно достаточно 4500–6000 А, для частного дома лучше 6000–10000 А, в промышленности – выше.
- Качество и производитель: отдавайте предпочтение сертифицированным брендам и покупайте устройства в надежных магазинах.
Важно подобрать автомат с правильным номиналом: установка прибора на слишком большой ток вместо рассчитанного может привести к тому, что проводка будет перегреваться (автомат не отключится вовремя). Если вы не уверены в выборе, лучше проконсультироваться со специалистом. Широкий ассортимент устройств различных номиналов и типов представлен в каталоге автоматические выключатели.
Почему срабатывает (выбивает) автоматический выключатель?
Периодическое срабатывание автомата свидетельствует о проблеме:
- Перегрузка линии: слишком большое количество приборов подключено одновременно. Решение – отключить часть нагрузки или установить автомат с большим номиналом, если проводка позволяет.
- Короткое замыкание: в цепи произошел пробой изоляции или неисправность прибора. Автомат мгновенно отключит питание. Нужно найти и устранить причину замыкания перед включением автомата.
- Неисправность или неправильный выбор автомата: сам выключатель может оказаться дефектным либо слишком чувствительным (неподходящий номинал или тип). В таких случаях его следует заменить на исправный прибор соответствующей мощности.
Если автоматический выключатель часто выбивает, сначала определите, в каком случае это происходит – при включении конкретного прибора (тогда вероятна неисправность прибора) или при одновременной работе многих устройств (перегрузка по мощности). Не пытайтесь решать проблему установкой автомата на больший ток без оценки проводки – это опасно. Лучше устранить причину или пригласить электрика.
Можно ли поставить автоматический выключатель большего тока?
Иногда, если автомат регулярно отключается, возникает соблазн заменить его на модель с более высоким номиналом, чтобы избежать частых срабатываний. Делать этого нельзя! Автомат всегда подбирается под допустимую нагрузку на проводку. Слишком “мощный” автомат при перегрузке может не отключиться вовремя, и проводка загорится. Номинал должен соответствовать сечению проводов. При постоянной перегрузке лучше перераспределить или сократить нагрузку, а при необходимости обновить проводку под больший ток вместо установки усиленного автомата.
