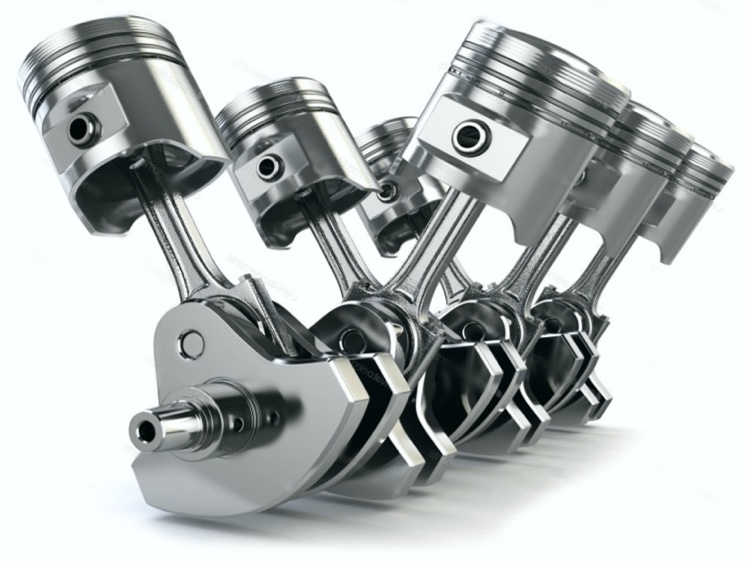

Кривошипно-шатунный механизм двигателя внутреннего сгорания

Кривошипно-шатунный механизм двигателя внутреннего сгорания служит для преобразования прямолинейного движения поршня во вращательное движение коленчатого вала. С помощью газораспределительного механизма или электронных актуаторов заменяемый его цилиндр заполняется горючей смесью и освобождается от отработанных газов.

Крайнее положение поршня при движении его в цилиндре называется мертвыми точками. Положение, при котором поршень максимально удален от оси коленчатого вала, называется верхней мертвой точкой, а положение, при котором он минимально удален от оси коленчатого вала, — нижней мертвой точкой. Ход поршня — это расстояние между верхней и и нижней мертвыми точками.

• Составные части и схема кривошипно-шатунного механизма
• Цилиндр в схеме кривошипно-шатунного механизма
• Из чего состоит поршень и его роль
• Из чего состоит шатун
• Коленчатый вал и его кривошипы
• Картер двигателя внутреннего сгорания

Составные части и схема кривошипно-шатунного механизма

Кривошипно шатунный механизм двигателя состоит из таких составных частей: цилиндра, поршня с кольцами и поршневым пальцем, шатуна с подшипниками, коленчатого вала с подшипниками, маховика, картера.

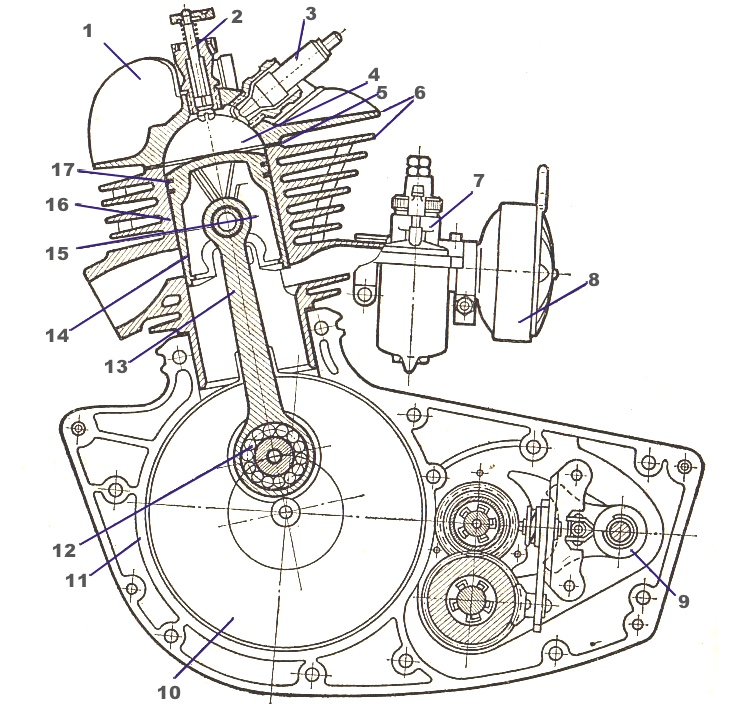

Схема 1 кривошипно-шатунного механизма.

1. Головка цилиндра
2. Декомпрессор
3. Свеча
4. Камера сгорания
5. Жаропрочная прокладка головки цилиндра
6. Ребра для охлаждения
7. Карбюратор
8. Воздухоочиститель
9. Механизм ауска двигателя
10. Коленчатый вал
11. Картер
12. Подпипник шатуна
13. Шатун
14. Поршень
15. Поршневой палец
16. Цилиндр
17. Поршневое кольцо

Цилиндр в схеме кривошипно-шатунного механизма

В цилиндре 16 (схема 1) происходит сгорание рабочей смеси. Внутренняя поверхность цилиндра является направляющей для движения поршня. Цилиндры изготавливают из чугуна или алюминиевого сплава. Внутреннюю поверхность цилиндра, по которой двигается поршень 14 (схема 1), полируют до блеска (ее называют зеркалом). Снаружи на цилиндре есть ребра 6 (схема 1), которые увеличивают поверхность контакта с окружающим воздухом. Головку цилиндра 1 (схема 1) отливают из алюминиевого сплава. Снаружи на ней также имеются ребра. Внутри головки расположена камера сгорания 4 (схема 1).

Видео полного процесса изготовления блока цилиндров

В головке есть отверстие: одно для свечи зажигания 3 (схема 1), а другое для декомпрессора 2 (схема 1). Между головкой и цилиндром установлена жаропрочная прокладка 5 (схема 1) для уплотнения их соединения. Соединяется головка с цилиндром с помощью винтов.

Из чего состоит поршень и его роль

Поршень 14 (схема 1) принимает давление газов и передает его через палец 15 (схема 1) и шатун 13 (схема 1)на коленчатый вал. Под влиянием пламени и горячих газов поршень нагревается до высокой температуры и расширяется. Для предупреждения заклинивания его во время работы работы между поршнем и цилиндром имеется зазор. А чтобы через этот зазор не проникали газы из камеры сгорания, поршень уплотняют в цилиндре разрезными поршневыми кольцами 17 (схема 1).

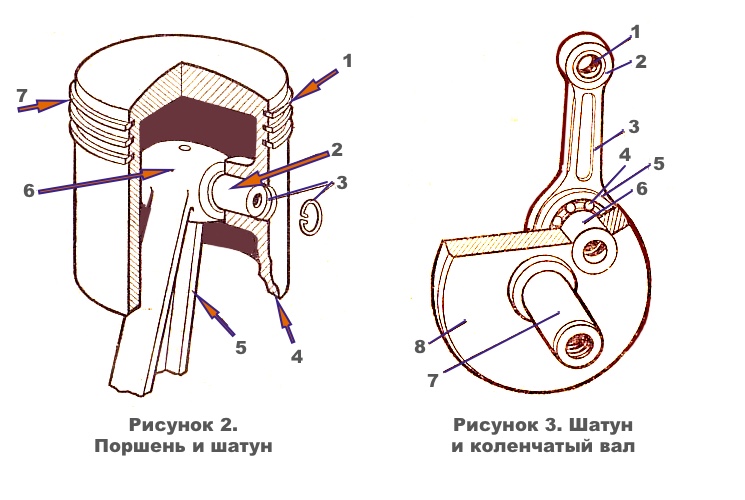

Для поршневых колец 7 (рис. 2) в верхней части вытачивают кольцевые канавки 1 (рис. 2). Поршневые кольца имеют разрез и пружинят при сжатии. Установленные в канавках поршня, они благодаря своей упругости плотно прижимаются к зеркалу цилиндра. Поршневые кольца бывают компрессионные и маслосъемные. Компрессионные кольца предупреждают проникновение газов через зазор между цилиндрами и поршнем, а также отводят часть тепла, которое передается на дно поршня при сгорании рабочей смеси.

Маслосъемное кольцо имеет на наружной поверхности канавку и сквозные отверстия. Выступами наружной поверхности оно снимает с зеркала цилиндра масло и через канавку и отверстия пропускает его в картер. Как правило, на поршнях двухтактных двигателей мотоциклов маслосъемные кольца не устанавливают.

В средней части поршня имеется радиальное отверстие, куда вставляется поршневой палец 2 (рис. 2), с помощью которого поршень шарнирно соединяется с верхней головкой 6 (рис. 2) шатуна.

В нижней части поршня двухтактного двигателя делают вырезы 4 (рис. 2) для пропускания горючей смеси и отработанных газов.

Видео полного цикла изготовления поршней

Поршень отливают из алюминиевого сплава, поршневые кольца — из чугуна или стали. Стальной поршневой палец укрепляют упругими кольцами 3 (рис. 2) или алюминиевыми заглушками.

Из чего состоит шатун

В шатуне 13 (схема 1) различают среднюю часть 3 (рис. 3), или так называемый стержень, верхнюю 2 (рис. 3) и нижнюю 5 (рис. 3) головки. В верхней головке запрессована бронзовая втулка 1 (или игольчатый подшипник) для шарнирного соединения с поршневым пальцем. В нижней головке, которую надевают на шейку пальца 6 (рис. 3)коленчатого вала, монтируют роликовый подшипник 4 (рис. 3). В головках шатуна есть отверстия для смазывания подшипников.

Коленчатый вал и его кривошипы

Коленчатый вал имеет столько кривошипов, сколько цилиндров в двигателе. Кривошип состоит из шатунной шейки 6 (рис. 3) двух щек 8 (рис. 3) и двух коренных шеек 7. (рис. 3).

Щеки коленчатого вала 8 делают массивными, и они выполняют роль маховика в двигателе.

Картер двигателя внутреннего сгорания

Нижняя часть двигателя называется картером. Картер 13 (схема 1) изготавливают из алюминиевого сплава. С помощью картера двигатель прикрепляется к раме. Во внутренней части полости картера расположен кривошип коленчатого вала.

Картеры двигателей легких и средних мотоциклов изготавливают обычно в одном блоке с картерами муфты сцепления и коробки передач. Картеры в этих мотоциклов состоят из двух половин и крышек, соединенных между собой болтами. Картеры двухтактных двигателей герметичны.
