Существуют различное оборудование и способы для гибки стальной трубы, но в каждой ситуации хочется найти самый быстрый и дешёвый способ. Ниже указаны самые распространённые варианты приспособлений и инструмента. Размеры, цены и характеристики стальной трубы можно посмотреть на этом сайте.

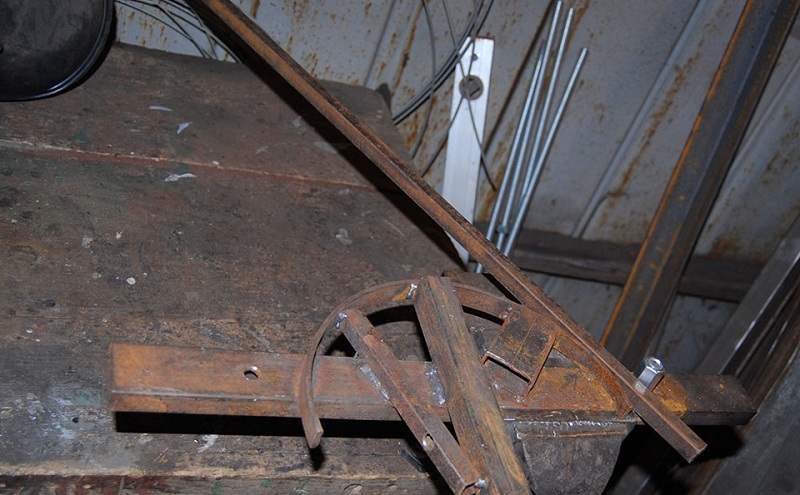

Роликовый инструмент.
Для надежной фиксации труба зажимается в тисках, а в место, где ее необходимо перегнуть прикладывается усилие от ролика. Изгиб получается качественным и при этом не нужно прикладывать особую силу. С гибкой толстостенных труб несложно справиться, применяя длинный рычаг.
Гибочная плита.
Согнуть профильную трубу из стали или алюминия самостоятельно можно на гибочной плите, оснащенной современной оснасткой.
Горизонтальной плиты с отверстиями, в ее основание вставляются штыри. Выполнение работ выполняется последними и профиль гнется по заданным параметрам. Эти приспособления используются для стальных труб не большого диаметра или мягких алюминиевых труб. Обеспечивается высокая точность проводимых операций, но при этом приходится прикладывать значительную нагрузку.
Перечень рекомендаций по изготовлению плиты:
- Лист из металла большой толщины можно использовать в качестве плиты.
- Два отверстия под болты просверливаются в плите, они выполняют функцию упоров для трубы.
- Радиус прогиба болтов — упоров несложно регулировать, используя специальную насадку.
- Для обеспечения соосности отрезков профиля, над заготовкой устанавливается металлическая пластина, зафиксированная на болты.
Проведение гибки по оправке.
Специальная оправка используется для загибания профиля с высотой полки, не превышающей 25 мм. Для этого рекомендуется использовать верстак больших размеров, чтобы на поверхности было достаточно места для размещения оснастки.
Радиус трубы задается специальным шаблоном, он изготавливается из стального уголка или толстой фанеры.
Профилегиб.
Если труба большого сечения, то без подобного станка не обойтись. Основные рабочие элементы — три валика, закрепленные на мертвых опорах, радиус загиба можно регулировать за счет смещения в координатном пространстве третьего. Выполнение операций осуществляется так: рабочим производится вращение рукоятки, которая передает движение на цепную передачу. В зависимости от формы труб (круглые или профильные), устанавливаются соответствующие ролики.
