Тензодатчик — это датчик, сопротивление которого изменяется в зависимости от приложенного усилия; Он преобразует силу, давление, натяжение, вес и т. Д. В изменение электрического сопротивления, которое затем можно измерить. Когда внешние силы применяются к неподвижному объекту, в результате возникают напряжение и деформация. Напряжение определяется как внутренние силы сопротивления объекта, а напряжение определяется как возникающее смещение и деформация.
Тензодатчик является одним из важнейших инструментов электрической измерительной техники, применяемой для измерения механических величин. Как видно из их названия, они используются для измерения напряжения. Как технический термин «деформация» состоит из деформации растяжения и сжатия, отличающейся положительным или отрицательным знаком. Таким образом, тензодатчики могут быть использованы как для определения растяжения, так и сжатия.

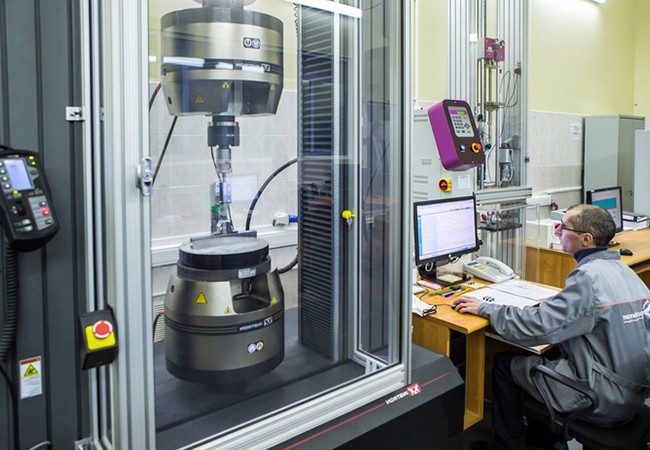

Напряжение тела всегда вызвано внешним воздействием или внутренним воздействием. Напряжение может быть вызвано силами, давлениями, моментами, нагревом, структурными изменениями материала и тому подобным. Если определенные условия выполнены, количество или значение влияющей величины может быть получено из измеренного значения деформации. В экспериментальном стресс-анализе эта особенность широко используется. Экспериментальный анализ напряжений использует значения деформации, измеренные на поверхности образца или структурной части, для определения напряжения в материале, а также для прогнозирования его безопасности и выносливости. Специальные датчики могут быть предназначены для измерения сил или других производных величин, например, моментов, давлений, ускорений, перемещений, вибраций и других. Тензометрический датчик utilcell обычно содержит чувствительную к давлению диафрагму с тензометрическими датчиками.
Узнайте больше о тензодатчиках
Точные тензодатчики общего назначения
Прецизионные тензометрические датчики общего назначения представляют собой герметизированные тензометрические датчики с константановой фольгой, предлагаемые в широком спектре моделей для научного, промышленного и экспериментального анализа напряжений. Эти прецизионные тензодатчики могут быть использованы для экспериментального анализа напряжений, мониторинга промышленного оборудования или различных научных приложений. В разделе «Тензодатчик общего назначения» вы найдете рисунки тензодатчиков рядом с номерами деталей, чтобы вы могли увидеть геометрию тензодатчика. Размеры указываются также в единицах СИ (метрическая система, мм) и в США (англ., Дюймы). Прецизионные тензодатчики общего назначения предлагаются в виде линейных моделей, двойных параллельных решеток, тройниковых розеток (0/90 °), прямоугольных или треугольных (45 ° или 60 °), сложенных или плоских розеток и схем сдвига.
Тензометрические датчики качества преобразователя Тензометрические датчики
качества преобразователя предназначены для клиентов, которые производят преобразователи или аналогичные датчики. Тензометрические датчики качества датчика имеют более жесткие допуски на размеры обивки держателя, что позволяет использовать край держателя для выравнивания тензометрического датчика, если это необходимо. Они также имеют более жесткие допуски на номинальные значения сопротивления. Эти датчики могут регулироваться по ползучести в соответствии со спецификациями производителя преобразователя, и они могут быть адаптированы к уникальным требованиям преобразователя. Они также являются отличными приборами для экспериментального анализа напряжений и / или проектов по проверке деформации.
Карма тензодатчики
Omega предлагает полную линейку тензодатчиков Karma. Тензодатчики Karma могут использоваться для различных статических и динамических применений. Тензодатчики Karma используются для преобразователей, где требуется длительная стабильность или более высокая температура. При использовании при комнатной температуре для измерения статической деформации датчик будет иметь очень хорошую стабильность в течение нескольких месяцев или даже лет. Тензодатчики Karma также предлагаются для измерения статической деформации в широком диапазоне температур от -75 до 200 ° C (от -100 до 392 ° F) благодаря хорошей линейности в этом широком диапазоне температур. Тензодатчики Karma часто используются для датчиков с усталостным сопротивлением. Усталостная прочность сплава Карма, как правило, намного лучше, чем у константана, поэтому датчики, использующие тензодатчики Кармы, обеспечивают хорошую усталостную долговечность. Карма — это никель-хромовый сплав, и был выбран в качестве материала для тензометрических измерений из-за его способности компенсировать модуль, что имеет тенденцию значительно уменьшать сдвиг диапазона в конструкции преобразователя. В сплавах Карма, калибровочный коэффициент имеет тенденцию уменьшаться с повышением температуры. Этот эффект уменьшения модуля упругости будет иметь тенденцию уменьшать сдвиг пролета. Сплавы кармы имеют недостатки, например, их трудно паять без специальных флюсов. У OMEGA есть решение. Мы устранили эту проблему, предложив наши тензодатчики Karma с покрытыми медью контактными площадками. Никакого специального потока или процедур не требуется. Этот эффект уменьшения модуля упругости будет иметь тенденцию уменьшать сдвиг пролета. Сплавы кармы имеют недостатки, например, их трудно паять без специальных флюсов. У OMEGA есть решение. Мы устранили эту проблему, предложив наши тензодатчики Karma с покрытыми медью контактными площадками. Никакого специального потока или процедур не требуется. Этот эффект уменьшения модуля упругости будет иметь тенденцию уменьшать сдвиг пролета. Сплавы кармы имеют недостатки, например, их трудно паять без специальных флюсов. У OMEGA есть решение. Мы устранили эту проблему, предложив наши тензодатчики Karma с покрытыми медью контактными площадками. Никакого специального потока или процедур не требуется.
Тензометрические датчики из фольги
Первый металлический тензометрический датчик проволочного типа был разработан в 1938 году. Тензометрический датчик металлической фольги состоит из сетки из проволочной нити (резистора) толщиной приблизительно 0,001 дюйма (0,025 мм), прикрепленной непосредственно к деформируемой поверхности. тонким слоем эпоксидной смолы. Когда нагрузка прикладывается к поверхности, результирующее изменение длины поверхности передается на резистор, и соответствующая деформация измеряется в терминах электрического сопротивления фольгированного провода, которое изменяется линейно в зависимости от деформации. Диафрагма из фольги и адгезионный связующий агент должны совместно передавать нагрузку, в то время как адгезив также должен служить электрическим изолятором между сеткой из фольги и поверхностью. При выборе тензодатчика необходимо учитывать не только деформационные характеристики датчика, но также его стабильность и чувствительность к температуре. К сожалению, наиболее желательные тензометрические материалы также чувствительны к колебаниям температуры и имеют тенденцию к изменению сопротивления по мере старения. Для кратковременных применений это не может быть серьезной проблемой, но для непрерывных промышленных измерений необходимо учитывать температуру и компенсацию дрейфа.
